Rumah Instan Kuat Sederhana (Riksa)

Teknologi dari PT. Guriang Manggung Padjadjaran (2024)

Perusahaan

PT. Guriang Manggung Padjadjaran

Lingkup

Struktur

Tahun

2024

Kapasitas Produksi

-

Kegunaan

Sebagai rumah yang dibuat dari rangka baja CNP, dinding bata ringan, struktur atap baja ringan, dan fondasi lajur pas. batu kali yang cepat bangun, mudah, dan sederhana.

Spesifikasi Teknis

  1. Fondasi: Fondasi lajur pas. batu kali, camp. 1:5, h=60 cm. Lapis pasir urug, t=10 cm. Angkur fondasi: 4P10x400 & dilas penuh, ada 3P6-150, lubang diisi camp. 1:2:3;
  2. Lantai: Rabat beton, f’c 7,4 MPa, t=5 cm;
  3. Rangka struktur: Sloof CNP 100x50x15x1,8. Kolom CNP 2x 1 00x 50x 1 5x 1 , 8 (cus tomized). Balok Ring CNP 100x50x15x1,8. Sambungan sloof/ balok ring: socket 12 cm dibaut + 28 cm dilas, 4 baut 8, las (p=10 cm, t=2 mm). Pengaku rangka: Plat strip t=1,8 mm, l=5 cm;
  4. Dinding: Bata ringan, uk. 10 cm x 20 cm x 60 cm. Angkur dinding: P6x200-713 dan P6x400-560 mm;
  5. Struktur atap: Kuda-kuda baja ringan 0,75.35.8.0,75, sudut 30º, jarak 1,2 m. Gording baja ringan 0,75.35.8.0,75. Reng, Nok atap, Listplank. Penutup atap spandek.

Hasil Rekomendasi (Hasil Kajian Teknis)

Produk ini memiliki keunggulan meliputi dapat dibangun dengan cepat min. 4 jam dengan 4 tukang ahli, mudah diterapkan karena berbentuk modular, dan bersifat sederhana untuk bentuk, ukuran, dan bahan komponen.

Namun produk ini masih memiliki kekurangan meliputi masih diperlukan analisa pushover pada portal sumbu kuat dan lemah, perhitungan profil sloof yang tidak menopang dinding, perhitungan sambungan sloof/ balok ring, perhitungan penurunan sloof, perbaikan konfigurasi kolom, perbaikan material sloof, perbaikan dimensi angkur dinding, dokumen DED perlu dilengkapi dan disesuaikan dengan standar, dan dokumen RAB perlu disesuaikan dengan dokumen spesifikasi teknis akhir.

Foto Dokumentasi

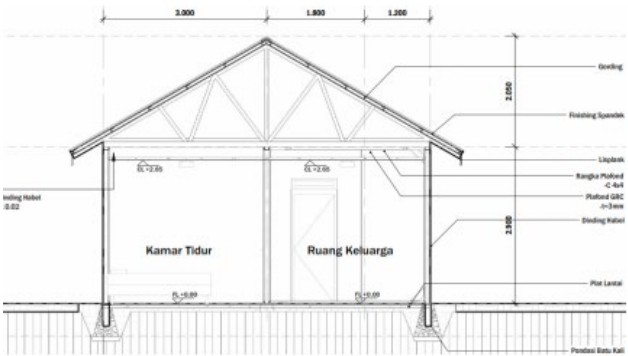

Foto Teknologi
Foto Teknologi
